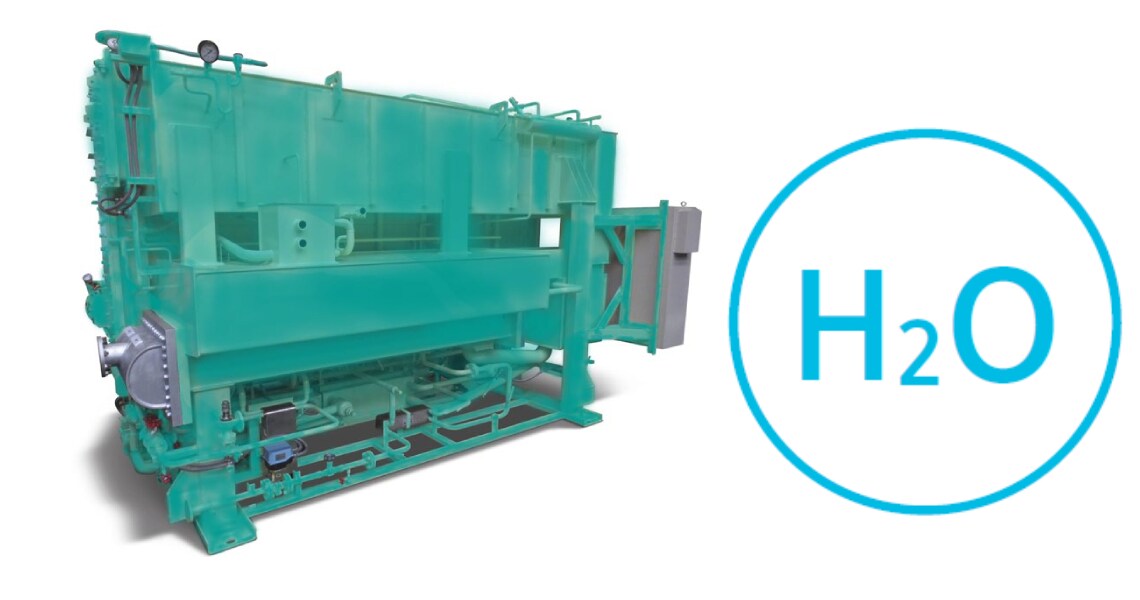

YHAP
Hot Water up to 95°C

L’unità di Tipo I produce un’elevata quantità di calore, a media temperatura, dalla sezione dell’assorbitore e condensatore basata su una quantità relativamente minore di calore residuo ad alta temperatura nella sezione del generatore e calore residuo a bassa temperatura nella sezione dell’evaporatore.

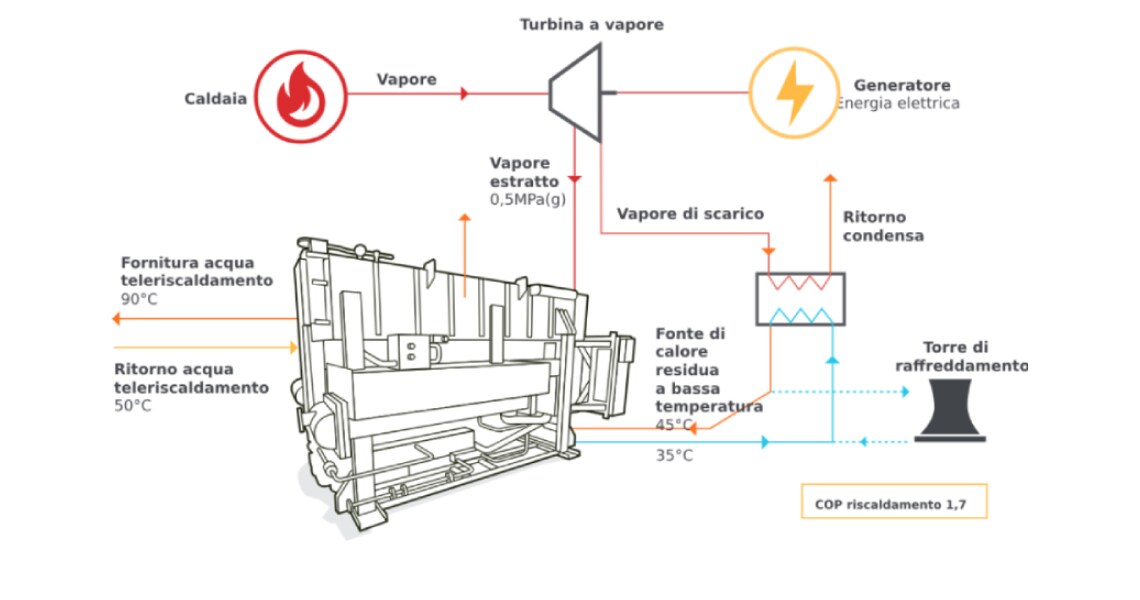

In questa applicazione di Tipo I, il vapore estratto a 0,5 MPa (g) dalla turbina a vapore è la fonte di calore nella sezione del generatore. L’acqua deviata dalla torre di raffreddamento è la fonte di calore residuo a bassa temperatura che viene immessa nella sezione dell’evaporatore. La pompa di calore eroga 90°C dalla sezione dell’assorbitore e del

condensatore, che può essere utilizzata per il teleriscaldamento o per il preriscaldamento dell’acqua di alimentazione della caldaia. Questa applicazione consente di risparmiare energia primaria, riduce il consumo di vapore e acqua e aiuta a ridurre le emissioni.

Con una pompa di calore ad assorbimento di Tipo I, è tipico avere un COP di riscaldamento pari a 1,7, il che significa che si ottengono 1,7 unità di calore dall’assorbitore e dal condensatore, con una fonte di calore motrice di 1,0 nel generatore e di 0,7 unità nella sezione dell’evaporatore.

Con una pompa di calore ad assorbimento di Tipo II, è tipico avere un COP di riscaldamento di 0,47, ovvero 0,47 unità di calore si ottengono dall’assorbitore con 1,0 unità di fonte di calore nell’evaporatore e nel generatore. Le 0,53 unità di calore respinte nel condensatore possono essere utilizzate per altre applicazioni di processo.

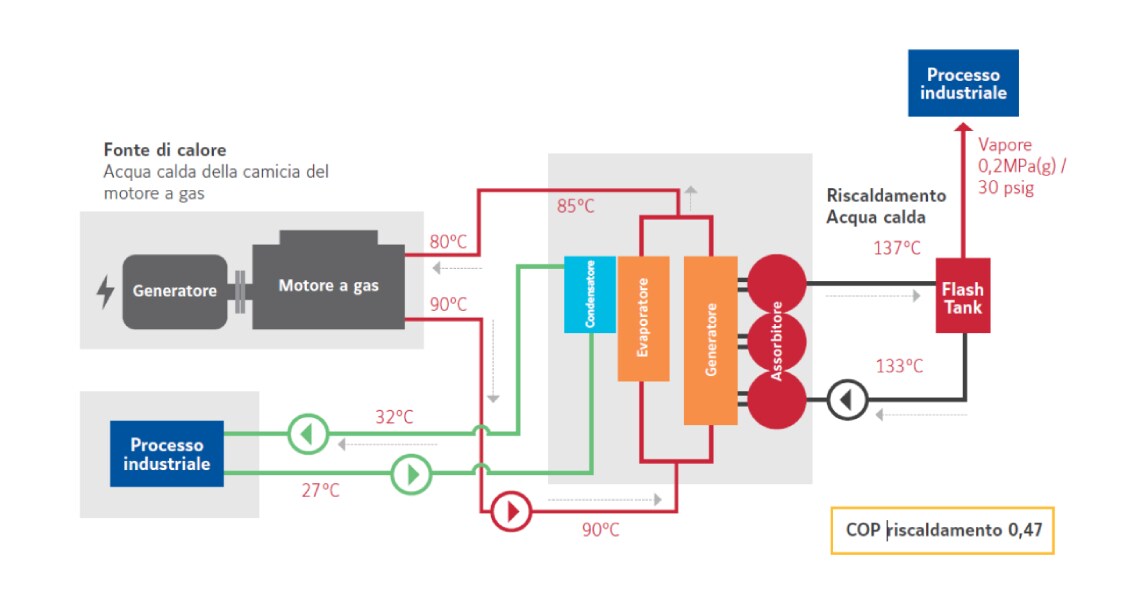

In questa applicazione con pompa di calore ad assorbimento di Tipo II, l’acqua della camicia del motore a gas a 90°C è la fonte di calore. La pompa di calore eroga 137°C dalla sezione dell’assorbitore che può essere accesa in un serbatoio per produrre vapore a bassa pressione a 0,2 MPa (g) per il riscaldamento del processo. Una parte del calore in ingresso viene respinta attraverso la sezione del condensatore e viene utilizzata per altri scopi nell’impianto.
